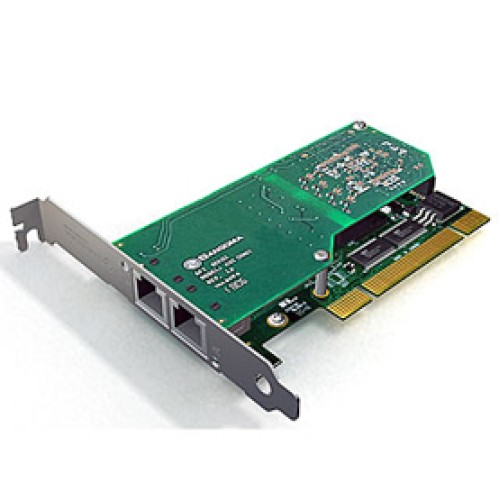

Плата для IP-телефонии Sangoma A102e

Плата A101 входит в семейство плат Sangoma AFT. В этих платах

используется тот же самый высокопроизводительный интерфейс

PCI или PCI Express, который обеспечивает высочайшую

производительность в критически важных системах во всем мире.

Плата A101 поддерживает полнодуплексную передачу данных

со скоростью до 2048 Кбит/с или до 30 телефонных звонков по

одному каналу T1, E1 или J1.

Платы Sangoma позволяют использовать новые аппаратные и

программные возможности сразу же после их появления. Плата

A101, как и все остальные платы семейства Sangoma AFT,

поддерживает обновление встроенного программного обеспечения

в рабочих условиях.

Платы Sangoma A101D и A101DE с аппаратным обеспечением

Octasic® DSP и сертифицированным алгоритмами устранения эхо

обеспечивают устранение эхо на уровне телекоммуникационных

линий и повышение качества звука в открытых и частных

телефонных системах.

Схемы контактов RJ45 T1/E1

Контакт Сигнал Контакт Сигнал

1 RRING 4 TRING

2 RTIP 5 TTIP

• Один порт T1/E1 с оптимальным интерфейсом PCI или PCI

Express обеспечивает высокую производительность приложений

телефонии и передачи данных.

• Поддерживается программное обеспечение Asterisk®,

Yate™, CallWeaver™ и FreeSwitch™ PBX/IVR, а также другие

приложения для АТС, коммутаторов, IVR и шлюзов VoIP с

открытым и закрытым исходным кодом.

• Во всех платах семейства Sangoma AFT используется одна

и та же базовая плата с интерфейсом PCI. Она полностью

совместима со всеми имеющимися в продаже системными

платами и обеспечивает корректное стандартное распределение

прерывания PCI без дополнительной отладки вручную.

• Размеры: форм-фактор 2U: 120 мм x 55 мм для использования в

ограниченном количестве корпусов.

• В комплект входят прошедшие проверочные испытания

высококачественные кабели RJ45 и короткие монтажные

зажимы 2U для установки в серверы форм-фактора 2U,

устанавливаемые в стойки.

• Интеллектуальное аппаратное обеспечение: Возможность

загрузки программируемого кода FPGA с несколькими режимами

работы. Возможность добавления новых функций передачи речи

и данных по мере их появления.

• Автоматическое определение напряжения и совместимость с

шинами питания PCI 5 В и 3,3 В.

• Декодирование каналов: HDB3, AMI, B8ZS.

• Синхронизация кадров: CRC-4, не CRC4, ESF, SF, D4. Также

поддерживается японский стандарт J1.

• A101E и A101DE PCI Express: шина PCI Express x1.

• Питание: пиковый ток 800 мА, рабочий ток 300 мА, напряжение

+3,3 В или 5 В.

• Диапазон температур: 0 – 50 °C.

• 32-битная главная шина с прямым доступом к памяти использует

для обмена данными интерфейс PCI со скоростью 132 МБ/с с

минимальной нагрузкой на процессор системы.

• Прямой доступ буфера вызова к памяти обеспечивает

минимальную нагрузку на систему и гарантирует

целостность данных в больших системах.

• Поддерживаются сигнальные системы CAS и ISDN PRI.

• Каналы T1/E1 и дробные каналы T1/E1, многоканальные

протоколы HDLC на каждой линии в смешанных приложениях

телефонии, поддерживающих передачу данных и

мультиплексную передачу с временным разделением каналов.

• Оптимизированные для каждого канала потоки прямого доступа

к памяти и аппаратная обработка протокола HDLC снижают

нагрузку на процессор системы.

• Несформированные интерфейсы битовых потоков могут

использоваться для поддержки нестандартных протоколов

линий, например, протоколов одинарной или двоичной

синхронной передачи данных без байтового сопоставления.

• Блок маршрутизации WANPIPE® полностью независим

от приложения телефонии с мультиплексной передачей

с временным разделением каналов, что обеспечивает

высочайшую надежность системы.

• Блок WANPIPE® поддерживает сертифицированные, прошедшие

проверочные испытания в рабочих условиях и отличающиеся

высокой надежностью протоколы Frame Relay, PPP, HDLC

и X.25.

Приобретаемая отдельно дочерняя плата DSP

для аппаратного устранения эхо

• G.168-2002 аппаратное устранение эхо.

• 1024 точки подключения/задержка 128 мс на канал для всех

вариантов плотности канала.

• Декодировка DTMF и распознавание тонов.

• Повышение качества звука: музыкальная защита Octasic®,

акустический контроль эхо и адаптирующееся

подавление помех.

• Физический размер карты не увеличивается, дополнительный

разъем не требуется.

Операционные системы

• Windows® 2003, Windows XP, Windows Server 2008, Windows

Vista.

• Linux (все версии, выпуски и дистрибутивы, начиная с 1.0).

• FreeBSD

Оповещения о состоянии линий T1/E1

• КРАСНЫЙ: красный сигнал телекоммуникационной линии.

• OOF: потеря кадра.

• LOS: Потеря сигнала.

• AIS: Сигнал тревоги.

• RAI: удаленный сигнал тревоги (желтый).

Протоколы канала

Телефония CAS, MFC/R2, PRI, ATM, Frame Relay, X.25, HDLC,

PPP, SS7, прозрачные битовые потоки, BSC.

Протоколы верхнего уровня

IP/IPX через Frame Relay/PPP/HDLC/X.25, X.25 через Frame Relay

(приложение G), BSC через X.25, SNA через X.25, PPPoE, PPPoA,

IP через ATM.

Сертификация

• FCC часть 15 класс A, FCC часть 68, CISPR 22, EN 55022, класс

A, CIPSR 24, AFIC-2016, IEC 60950.

• Технические сертификаты в России, Малайзии и Австралии.

Средства диагностики

WANPIPEMON, SNMP, системные журналы.

Гарантия

Пожизненная гарантия на запчасти и работы. Плюс возможность

возврата товара без вопросов в течение 30 дней.

Качество продукции

ISO 9002
