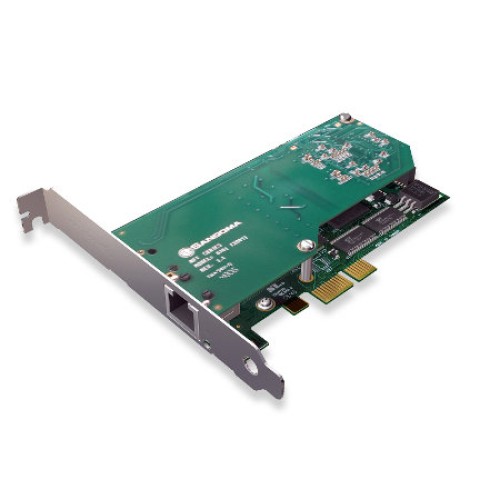

Плата для IP-телефонии Sangoma A101e

• Первая в отрасли недорогая плата с одним портом T1/E1/J1 с системой устранения эхо на уровне телекоммуникационных каналов. Обеспечивает оптимальную поддержку телефонии в небольших системах.
• Плата A101 входит в семейство плат Sangoma AFT. В этих платах используется тот же самый высокопроизводительный интерфейс PCI или PCI Express, который обеспечивает высочайшую производительность в критически важных системах во всем мире.
• Плата A101 поддерживает полнодуплексную передачу данных со скоростью до 2048 Кбит/с или до 30 телефонных звонков по одному каналу T1, E1 или J1.
• Платы Sangoma позволяют использовать новые аппаратные и программные возможности сразу же после их появления. Плата A101, как и все остальные платы семейства Sangoma AFT, поддерживает обновление встроенного программного обеспечения в рабочих условиях.
• Платы Sangoma A101D и A101D-X с аппаратным обеспечением Octasic® DSP и сертифицированным алгоритмами устранения эхо обеспечивают устранение эхо на уровне телекоммуникационных линий и повышение качества звука в открытых и частных телефонных системах.

Технические характеристики
• Один порт T1/E1 с оптимальным интерфейсом PCI или PCI Express обеспечивает высокую производительность приложений телефонии и передачи данных.
• Поддерживается программное обеспечение Asterisk®, YateTM, CallWeaverTM и FreeSwitchTM PBX/IVR, а также другие приложения для АТС, коммутаторов, IVR и шлюзов VoIP с открытым и закрытым исходным кодом.
• Во всех платах семейства Sangoma AFT используется одна и та же базовая плата с интерфейсом PCI. Она полностью совместима со всеми имеющимися в продаже системными платами и обеспечивает корректное стандартное распределение прерывания PCI без дополнительной отладки вручную.
• Размеры: форм-фактор 2U: 120 мм x 55 мм для использования в ограниченном количестве корпусов.
• В комплект входят прошедшие проверочные испытания высококачественные кабели RJ45 и короткие монтажные зажимы 2U для установки в серверы форм-фактора 2U, устанавливаемые в стойки.
• Интеллектуальное аппаратное обеспечение: Возможность загрузки программируемого кода FPGA с несколькими режимами работы. Возможность добавления новых функций передачи речи и данных по мере их появления.
• Автоматическое определение напряжения и совместимость с шинами питания PCI 5 В и 3,3 В.
• Декодирование каналов: HDB3, AMI, B8ZS.
• Синхронизация кадров: CRC-4, не CRC4, ESF, SF, D4. Также поддерживается японский стандарт J1.
• A101-X и A101D-X PCI Express: шина PCI Express x1.
• Питание: пиковый ток 800 мА, рабочий ток 300 мА, напряжение +3,3 В или 5 В.
• Диапазон температур: 0 - 50 °C.
• 32-битная главная шина с прямым доступом к памяти использует для обмена данными интерфейс PCI со скоростью 132 МБ/с с минимальной нагрузкой на процессор системы.
• Прямой доступ буфера вызова к памяти обеспечивает минимальную нагрузку на систему и гарантирует целостность данных в больших системах.
• Поддерживаются сигнальные системы CAS и ISDN PRI.
• Каналы T1/E1 и дробные каналы T1/E1, многоканальные протоколы HDLC на каждой линии в смешанных приложениях телефонии, поддерживающих передачу данных и мультиплексную передачу с временным разделением каналов.
• Оптимизированные для каждого канала потоки прямого доступа к памяти и аппаратная обработка протокола HDLC снижают нагрузку на процессор системы.
• Несформированные интерфейсы битовых потоков могут использоваться для поддержки нестандартных протоколов линий, например, протоколов одинарной или двоичной синхронной передачи данных без байтового сопоставления.
• Блок маршрутизации WANPIPE® полностью независим от приложения телефонии с мультиплексной передачей с временным разделением каналов, что обеспечивает высочайшую надежность системы.
• Блок WANPIPE® поддерживает сертифицированные, прошедшие проверочные испытания в рабочих условиях и отличающиеся высокой надежностью протоколы Frame Relay, PPP, HDLC и X.25.
Приобретаемая отдельно дочерняя плата DSP для аппаратного устранения эхо
• G.168-2002 аппаратное устранение эхо.
• 1024 точки подключения/задержка 128 мс на канал для всех вариантов плотности канала.
• Декодировка DTMF и распознавание тонов.
• Повышение качества звука: музыкальная защита Octasic®, акустический контроль эхо и адаптирующееся подавление помех.
• Физический размер карты не увеличивается, дополнительный разъем не требуется.
Операционные системы
• Windows® 2000, Windows® XP, Windows® 9x, Windows® ME.
• Linux (все версии и дистрибутивы, начиная с версии 1.0).
• FreeBSD.
• Solaris.
Оповещения о состоянии линий T1/E1
• КРАСНЫЙ: красный сигнал телекоммуникационной линии.
• OOF: потеря кадра.
• LOS: Потеря сигнала.
• AIS: Сигнал тревоги.
• RAI: удаленный сигнал тревоги (желтый).
Протоколы канала
Телефония CAS, MFC/R2, PRI, ATM, Frame Relay, X.25, HDLC, PPP, SS7, прозрачные битовые потоки, BSC.
Протоколы верхнего уровня
IP/IPX через Frame Relay/PPP/HDLC/X.25, X.25 через Frame Relay (приложение G), BSC через X.25, SNA через X.25, PPPoE, PPPoA, IP через ATM.
Сертификация
• FCC часть 15 класс A, FCC часть 68, CISPR 22, EN 55022, класс A, CIPSR 24, AFIC-2016, IEC 60950.
Средства диагностики
WANPIPEMON, SNMP, системные журналы.
Качество продукции
ISO 9002
